高度計 Altimeter

3. E.R.WATTS & SON ポケットバロメーター

資料 1 Compendium set

compendium set barometer, thermometer and compass

by E.R.WATTS & SON LONDON

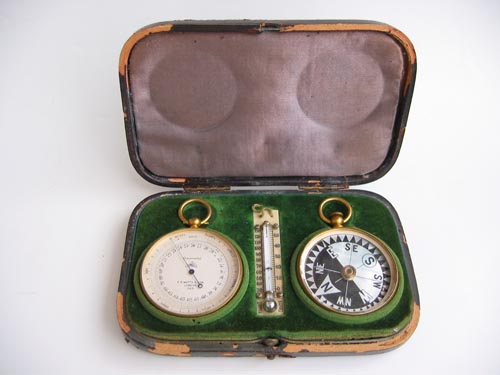

ポケットバロメーターと温度計、そして羅針盤がキャリングケースにセットで納まったタイプです。 ケースはボロボロできちんと蓋が閉まりませんし、温度計は真ん中でポッキリ折れていますが、よくぞ仲良く残ってくれました。(笑)

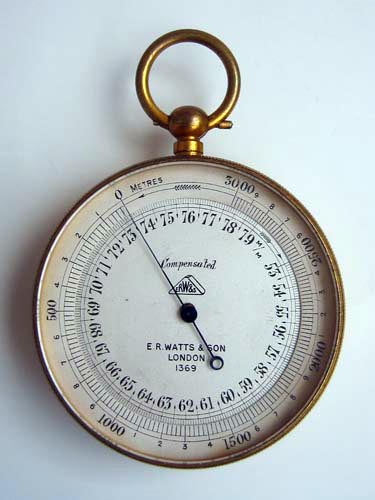

BAROMETER

COMPENSATED

E.R.WATTS & SON
LONDON
1369
直径4.9cm(小型)

ボタンをクリックすると拡大





BAROMETER MOVEMENT

機械は不動のジャンク状態でしたが無事復活しました。 不動の原因は調整不良。かつて動作原理を考えない職人が分解・組み立てを行った行ったようです。

  1. 【不動状態・全体】
    拡大テコの取り付け不良で鎖がいっぱいに巻かれた状態です。 また、メインアーム両脇のネジを締め込み過ぎて空ごうが気圧に反応しません。 さらには、ヒゲゼンマイが絡まっています。
  2. 【不動原因部分・拡大】
    いっぱいに巻かれた鎖と絡まったヒゲゼンマイ。

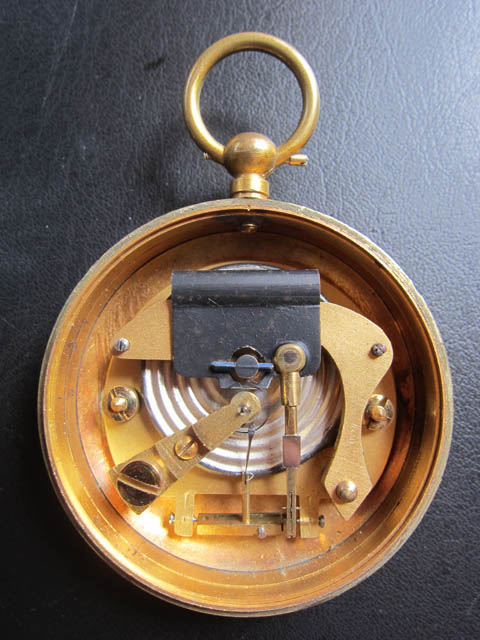

  3. 【調整後・全体1】
    分解して再組み立て・調整後です。
  4. 【調整部分・拡大】
    調整後の鎖とヒゲゼンマイ。
  5. 【調整後・全体2】
    久しぶりに動いて気持ちよさそう・・・?。

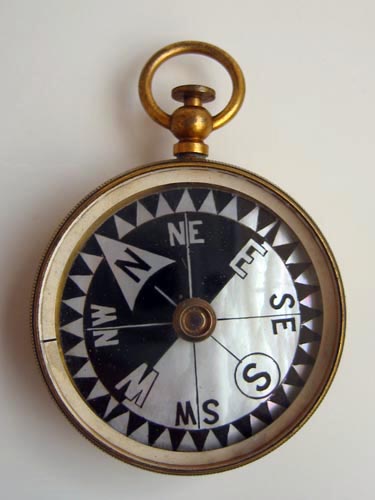

COMPASS

シェル文字盤で中央に石が入っているため大変スムーズに動きます。 吊り輪のところにあるボタンを押し込むと文字盤が固定出来ます。

資料 2

ボタンをクリックすると拡大

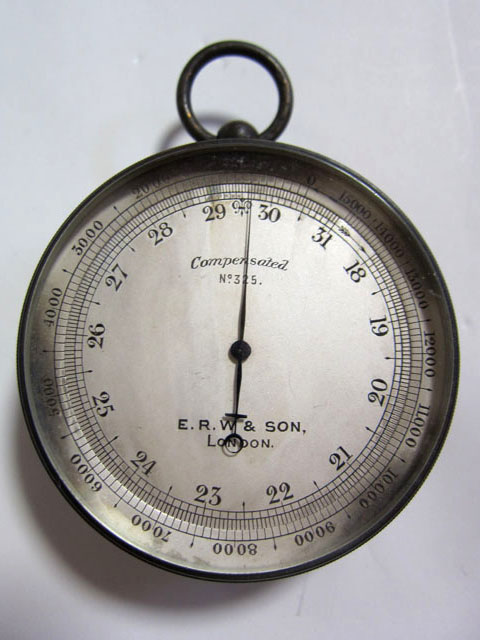

E.R.W & SON,
LONDON.

ボタンをクリックすると拡大

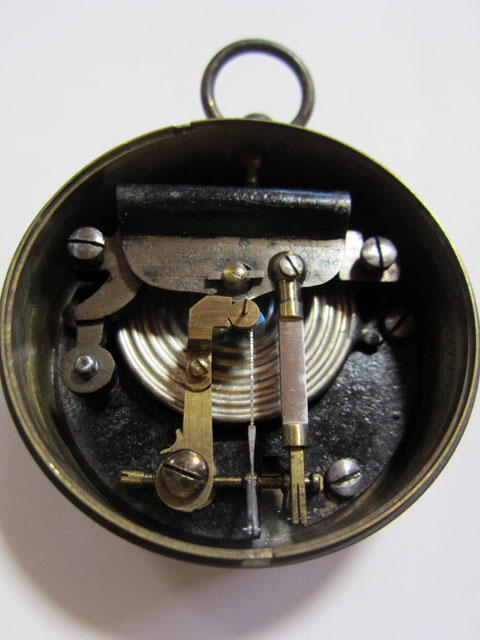

BAROMETER MOVEMENT

径二吋半タイプに分類されると思います。 直径6.8cm、厚さみは3.0cmで大きくもなく小さくもないサイズ感です。 高度目盛はMax15,000フィートです。

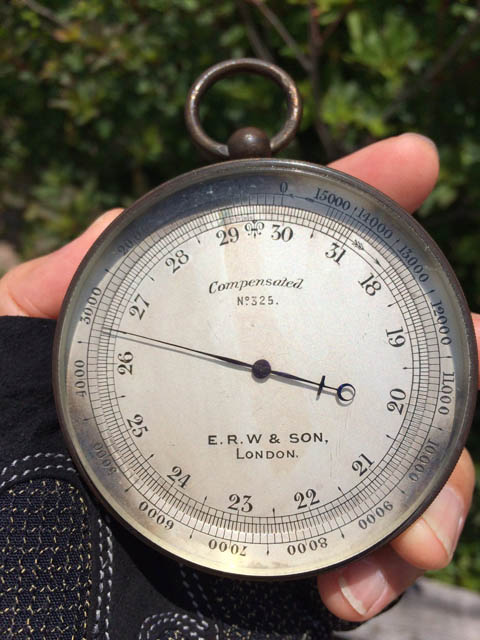

山頂で測定

ほぼ誤差無しでした!
